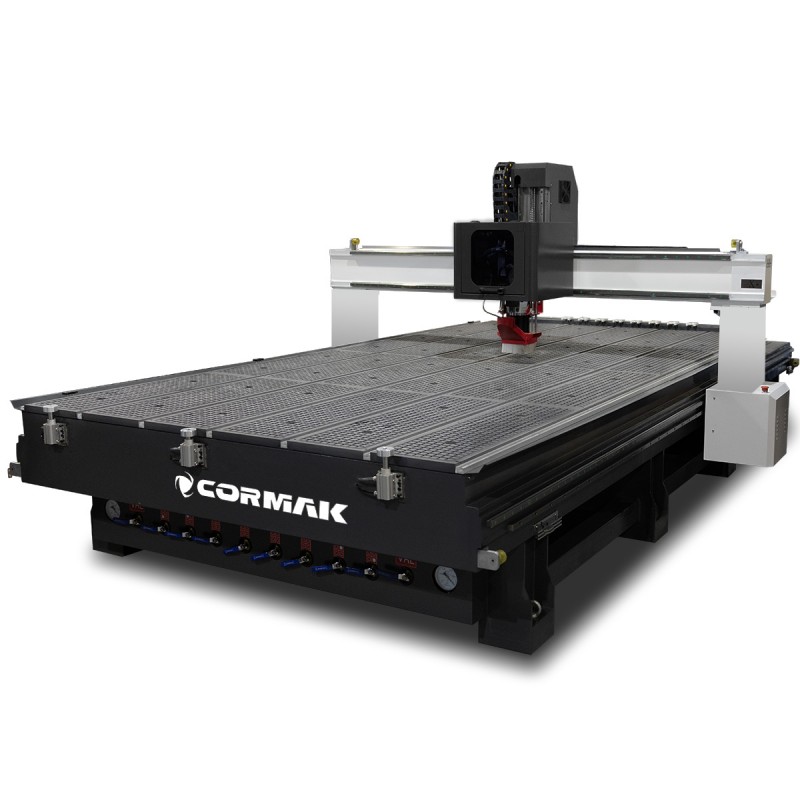

1. Arbetsbord

• Ett sektionsbord med SEX oberoende undertryckssektioner, tillverkat av styva och hållbara HPL-skivor,
• Varje sektion har öppningar till vilka undertryck från vakuumpumpen tillförs via ett rörsystem,
• Pneumatiska positioneringsanordningar – som gör det möjligt att alltid placera materialet på samma ställe – ingår som standard (vänstra nedre hörnet – kompressor krävs av kunden)
• Huvudöppningarna i vakuumbordet är försedda med pluggar, vilket gör det möjligt att fästa material i olika format,
• Arbetsbordets yta är täckt av ett nätverk av kanaler som möjliggör en jämn fördelning av undertrycket över hela ytan,
• Den har spår som även möjliggör manuell fastsättning av materialet

2. HQD-spindel

• Borstlöst spindel från en välrenommerad tillverkare av högklassiga produkter med en effekt på 9 kW, driven av en frekvensomriktare och utrustad med överbelastningsskydd.
• Elektrisk frässpindel utrustad med ett innovativt luftkylningssystem.
• Anpassad för automatisk verktygsväxling, vilket förkortar bearbetningstiden genom att undvika stillestånd i samband med manuell byte av fräs.
• Automatiseringen gör det möjligt att använda alla verktyg i produktionsprocessen utan att behöva kalibrera eller avbryta produktionscykeln

3. Drivsystem

• Energisnåla drivsystem av högsta klass: Leadshine-servodrivsystem med en effekt på 1500 W och högt vridmoment (dubbelt på Y-axeln)
• som styrs av den digitala styrenheten NK-105 G3 garanterar bearbetning av högsta kvalitet samtidigt som höga arbetshastigheter i de olika riktningarna bibehålls.
• Borstlösa servomotorer som driver X- och Y-axlarna överför kraften via högkvalitativa planetväxlar.
• Z-axeln, där positioneringsprecisionen är av avgörande betydelse, drivs av en förstärkt kulskruv.
• Portens förflyttning längs X- och Y-axlarna sker via HIWIN-styrskenor och snedtandade kugghjul, vilka garanterar många års driftsäkerhet och är tillverkade av högkvalitativt härdat och anlöpt stål.
• De professionella trapesformade skenorna från HIWIN som används i alla axlar genomgår överensstämmelsekontroller, och testprocedurer utförs i varje monteringssteg.
• Ett centralt, underhållsfritt smörjsystem för de viktigaste rörliga delarna: glidvagnarna och kulskruven. Detta sparar tid och skyddar de viktigaste rörliga komponenterna.

4. Konstruktion

• Skjutportens konstruktion är tillverkad av gjutjärn som uppnår en otrolig styvhet och dämpar mycket effektivt de vibrationer som uppstår under bearbetningen.
• Bordets styva konstruktion, tillverkad av ribbat stål, förhindrar att vibrationer uppstår under tillverkningsprocessen.

5. Verktygsmagasin för 8 verktyg + verktygsmätningssensor

• Maskinen är utrustad med ett linjärt verktygsmagasin med 8 platser, en uppsättning ISO30-koner samt ER32-hylsor
• I leveransen ingår verktygshållare: ISO30 och hylsor för fastsättning av verktyg med följande dimensioner:
  1/2" – 6 st.; 1/8" – 2 st.; 3–4 mm – 2 st.; 5–6 mm – 4 st.; 7–8 mm – 2 st.; 9–10 mm – 2 st.
• Varje CNC-fräsmaskin är utrustad med en precis höjdsensor för verktyget på Z-axeln, vilket eliminerar behovet av mätjusteringar efter varje verktygsbyte.
