Avsugnings- och filtreringssystem är nödvändiga för att garantera en säker arbetsmiljö för operatörerna och skydda lasersystemets komponenter mot skador. De viktigaste fördelarna med ett avancerat avsugningssystem, såsom LDC-4L, är automatisk rengöring och en filtreringseffektivitet på 99,9 % för rök och damm, en kraftfull fläkt samt en kompakt konstruktion, vilket tillsammans garanterar skydd, prestanda och förlängd livslängd för lasersystemen.
Laserbearbetning är en process där man använder laser för att bearbeta material, vilket är en relativt säker och ren metod. Trots detta uppstår farliga rök- och dammpartiklar under processen. Dessa är särskilt hälsofarliga eftersom de innehåller tungmetaller som kan ackumuleras i människokroppen. Förutom hälsoriskerna har laserrök och -damm även en negativ inverkan på arbetskvaliteten, både för operatören och för maskinerna, som kan skadas till följd av föroreningarna. Laserrök och -damm gör att föroreningarna fastnar kraftigt på maskinernas ytor. Dessutom kan det leda till oåterkalleliga skador om viktiga delar av lasersystemet, såsom speglar eller linser, täcks av föroreningar.
Avsugnings- och filtreringssystem är centrala komponenter i varje laseranläggning. De måste inte bara vara tillförlitliga, utan också anpassade till de specifika förhållandena. Deras huvuduppgift är att säkerställa en säker avledning av rök och damm samt, vid behov, även filtrering av dessa ämnen. Avsugningssystemen har till uppgift att säkerställa säkra arbetsförhållanden för operatörerna och hålla laserlinserna rena, vilket bidrar till att bevara deras prestanda och livslängd samt minimera obehagliga lukter under laserbearbetningen.
Filtreringen av lasergaser och damm sker i flera steg. Inledningsvis används ett grovfilter, följt av ett finfilter som består av polyesterduk i en metallram och effektivt avlägsnar upp till 90 % av damm och partiklar från den avsugna luften, vilket effektivt avlägsnar skadliga föroreningar från luften som sedan släpps ut i rummet som ren luft.
De viktigaste funktionerna hos avsugnings- och filtreringssystemet för avgaser vid laserbearbetning är:

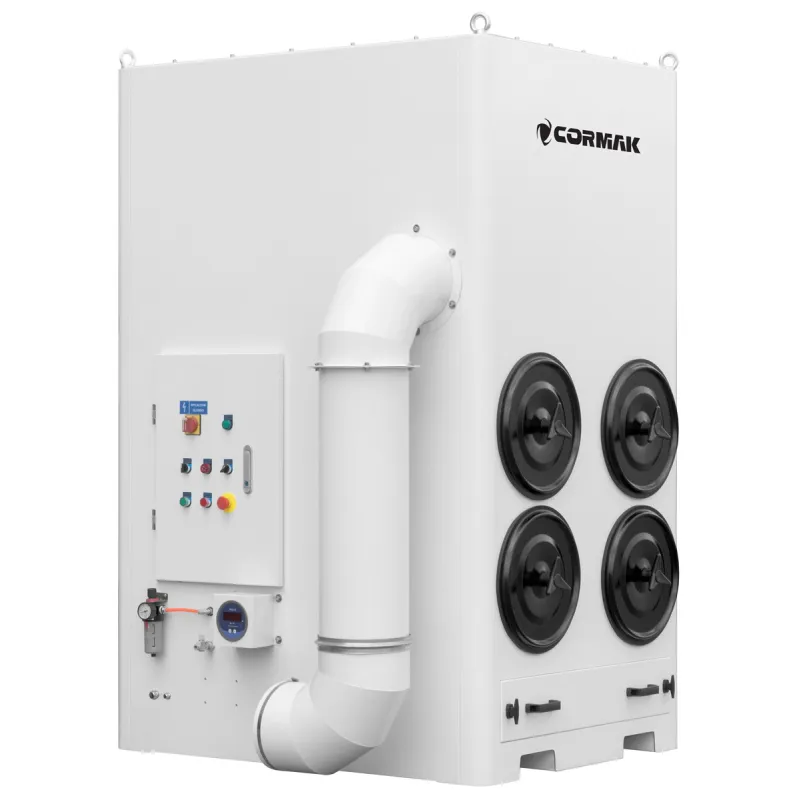

De viktigaste fördelarna med LDC-4L-avsugningssystemet:
Avsugningssystemet har automatisk filterrengöring med tryckluft. Under tryck ”skakas” filtret, vilket effektivt rengör filterpatronen och därmed förlänger dess livslängd. Tack vare detta bibehåller systemet sin prestanda under en längre tid.

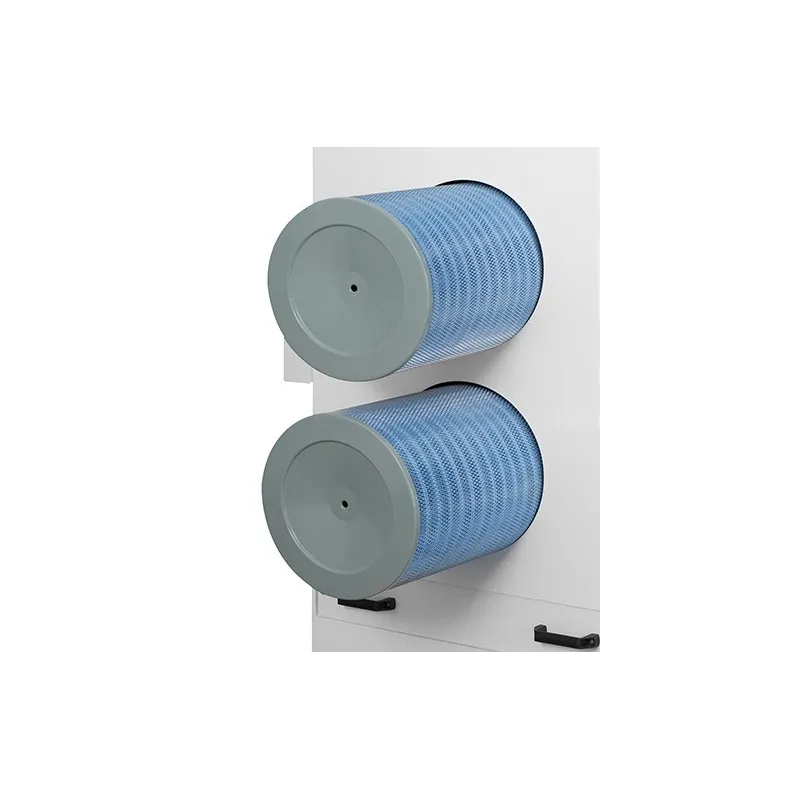

Filterelementet som används i systemet är importerat och tillverkat av högkvalitativt material. Det brandsäkra Nano-filtret kännetecknas av hög filtreringskapacitet och fångar upp över 99,9 % av partiklarna med en storlek på 0,3 μm.

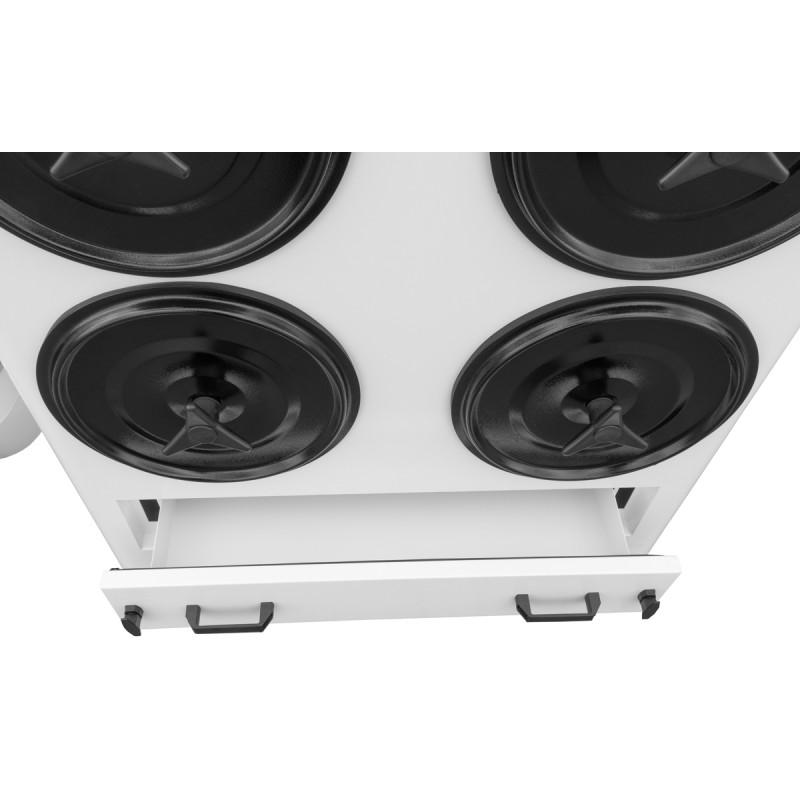

Den rymliga dammuppsamlingslådan möjliggör bekväm uppsamling och rengöring av damm, vilket underlättar underhållet av systemet.
Motorerna i systemet är utrustade med överbelastningsskydd, vilket garanterar hög säkerhet och störningsfri drift.
Ett specialutvecklat högpresterande fläkthjul genererar ett stort undertryck, vilket möjliggör effektiv bortledning av laseravgaser och säkerställer hög luftflödeskapacitet.
Systemets totala reningskapacitet är 0,3 μm och effektiviteten överstiger 99,9 %, vilket vittnar om avsugningssystemets höga effektivitet när det gäller att avlägsna skadliga partiklar från luften. Dessutom har den en kompakt konstruktion, vilket underlättar hantering och underhåll.
| Antal filterinsatser | 4 |
| Luftflöde | 4000 m³/h |
| Lufttryck | 3000 Pa |
| Filtreringseffektivitet | 99,99 % |
| Filterstorlek | 350 x 660 mm |
| Fläktens effekt | 5,5 kW |
| Inloppsdiameter | 250 mm |
| Inloppshöjd | 416 mm |
| Vikt | 580 kg |

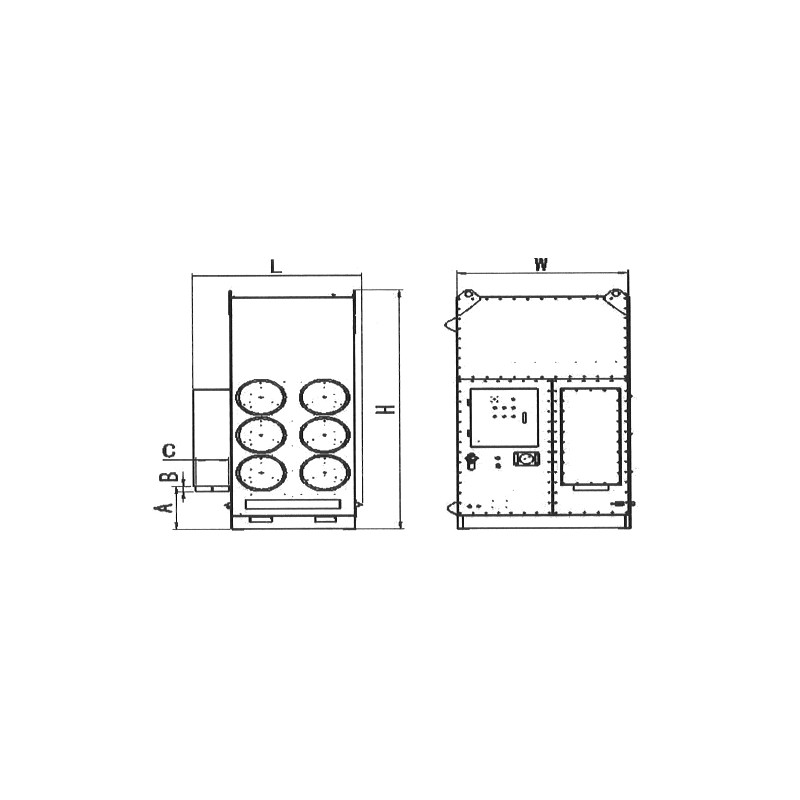

| Mått (L x B x H) | 1350 x 1400 x 2200 mm |
