Den industriella metallsvarven CORMAK 410 x 1500 har en robust bäddkonstruktion i gjutjärn. Den är utrustad med en 16-växlad växellåda med en induktionsmotor (tvåvarvig) på 2,2/3,3 kW – högsta vridmoment. Rekommenderas för svarvning av hårdstål och mekanisk svarvning. Den kan användas för många uppgifter, såsom svarvning av inre och yttre ytor, koner, polering, gängning (metrisk och tum), borrning och dragning.

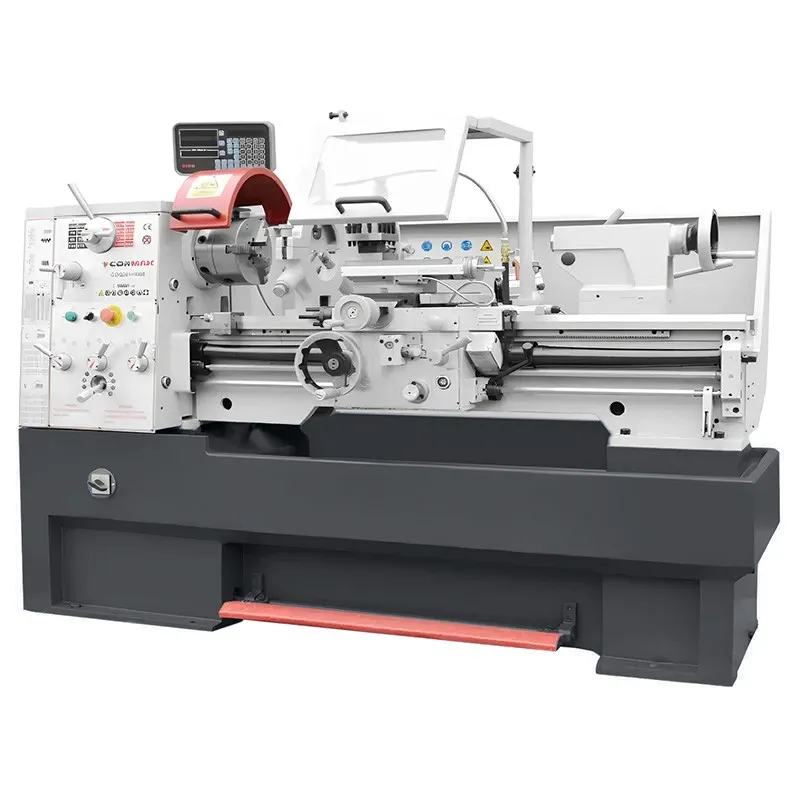

Den universella svarven CORMAK 410 x 1500 är en professionell konventionell metallsvarv avsedd för precisionsbearbetning av axlar, hylsor, gängor samt koniska och cylindriska ytor. Tack vare det stora spindeldistansavståndet, den robusta bäddkonstruktionen och den utökade standardutrustningen – inklusive en uppsättning skär 20x20 mm och den precisa roterande spindeln MK4 – är detta en komplett lösning för industrianläggningar och smidesverkstäder.
Den konventionella svarven CORMAK 410 x 1500 är konstruerad för intensiv drift. Dess massiva, helgjutna bäddkonstruktion med en bredd på 250 mm dämpar effektivt de vibrationer som uppstår under bearbetningen, vilket ger en hög ytkvalitet på de svarvade detaljerna. Spindeln med D1-6 CAMLOCK-spets samverkar med MK6-konen, och dess styva växellåda är baserad på härdade och slipade kugghjul. Maskinen är utrustad med en matningsskruv och en matningsaxel, vilket möjliggör automatisk matning samt svarvning av höger- och vänstergängor.

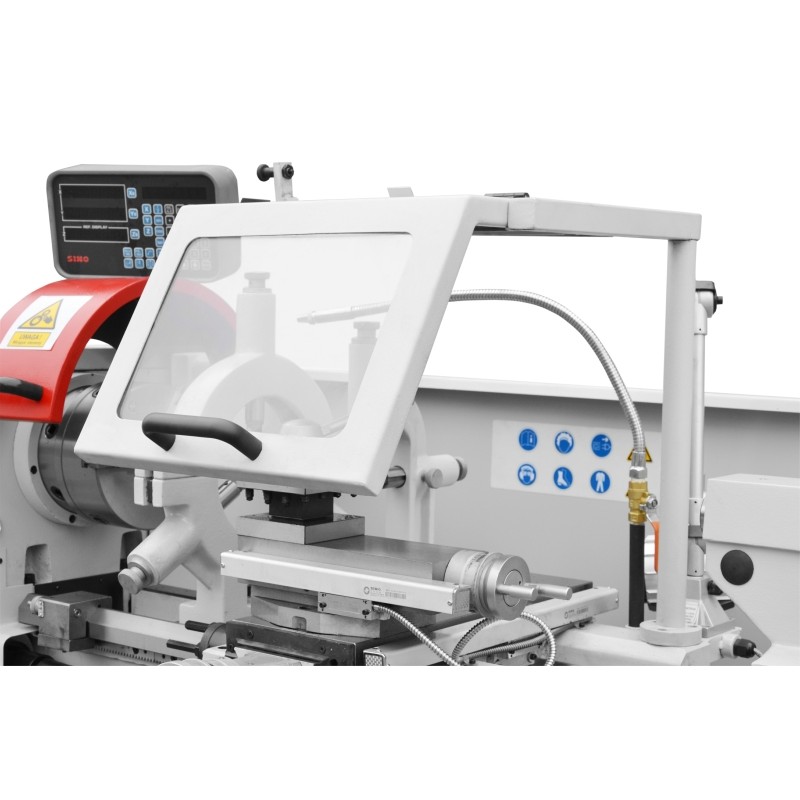

Den inbyggda digitala 3-axliga avläsningen gör det möjligt att kontrollera matningsenhetens position i varje bearbetningsfas. Den ergonomiska kontrollpanelen möjliggör snabb inställning av matnings- och hastighetsparametrar. Tack vare en gängtillverkningsklocka går det att återge gängorna med precision utan onödiga tidsförluster. Allt detta gör att metallvarvmaskinen CORMAK 410 x 1500 erbjuder hög repeterbarhet och utmärkt prestanda även vid enstaka tillverkning och små serier.
Den universella svarven CORMAK 410 x 1500 passar utmärkt för industriell tillverkning, verktygsverkstäder, underhållsavdelningar och verkstäder för finmekanik. Tack vare möjligheten att bearbeta gängor enligt olika standarder samt att svarva långa och tunga detaljer är den ett oumbärligt verktyg inom många branscher – från fordonsindustrin till maskin- och servicebranschen.
| 3-backshållare | 200 mm |
| Max. svarvdiameter över bädden | 410 mm |
| Svarvdiameter över stöd | 255 mm |
| Svarvdiameter i broutrymmet | 580 mm |
| Svarvningslängd i brostickan | 190 mm |
| Avstånd mellan klorna | 1500 mm |
| Klohöjd | 205 mm |
| Förskjutning av de övre skenorna | 145 mm |
| Sidovägning | 225 mm |
| Längsförskjutning | 1150 mm |
| Bäddbredd | 250 mm |
| Spindeldurchgang | 52 mm |
| Spindelspets | D1-6 CAMLOCK |
| Spindelns kon | MK6 |
| Mått på svarvspännhållare | 100 x 100 x 32 mm |
| Max. verktygsmått | 20 x 20 mm |

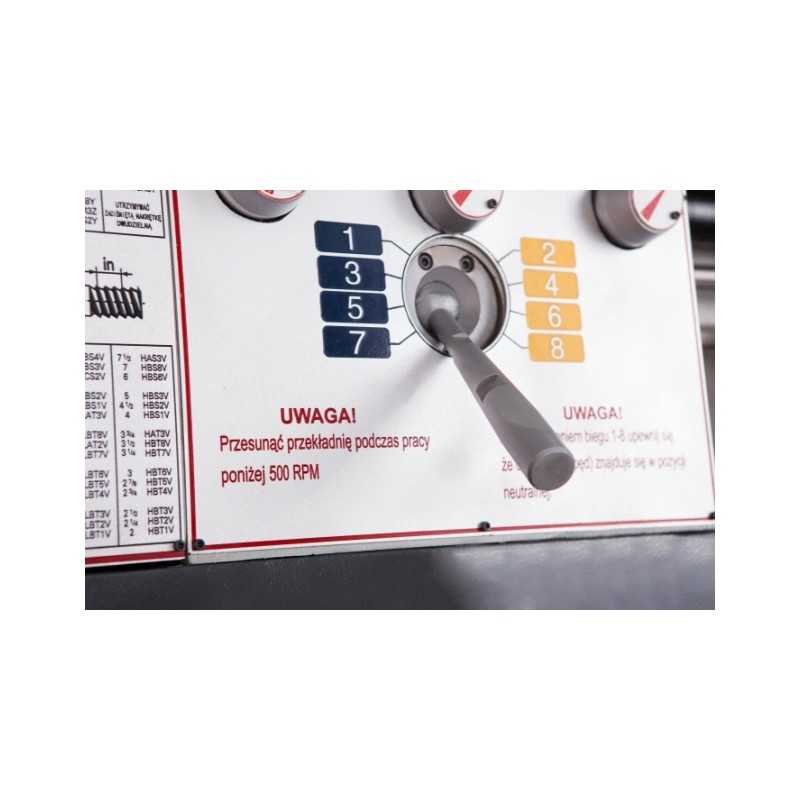

| Spindelhastigheter | 16 steg, 45–1 800 varv/min |
| Spindelhastighetsintervall | 45, 70, 90, 108, 140, 165, 215, 255, 330, 385, 510, 585, 770, 900, 1170, 1800 |
| Metrisk gänga | 42 intervall, 0,2–14 mm/varv |
| Tumsgänga | 42 intervall, 2–72 T.P.I. |
| Modulgänga | 18 intervall, 0,3–3,5 mm |
| D.P.-gänga | 21 intervall, 8–44 D.P. |
| Längsmatning | 17 intervall, 0,05–1,7 mm/varv |
| Tvärmatning | 17 inställningsområden, 0,025–0,85 mm/varv |
| Spindelhylsans diameter | 50 mm |
| Spindelhülsans utskjutning | 120 mm |
| Spindelhylsans konicitet | MK4 |
| Huvudmotorns effekt (S1/S6) | 2,2/2,64 | 3,3/3,96 kW |
| Kylvätskepumpens effekt | 0,1 / 0,12 kW |
| Mått (LxBxH) | 2440 x 900 x 1660 mm |
| Nettovikt | 1800 kg |
Beställ en CORMAK 410 x 1500-svarv med komplett utrustning redan idag och utöka möjligheterna i din verkstad. Kontakta vår tekniska avdelning för support eller för att få en offert på transport och idrifttagning av maskinen på din anläggning.
