CNC-svarv CKT 400x1000 med driven verktygshållare – precision och effektivitet vid metallbearbetning

CNC-svarv CKT 400x1000 är en avancerad numerisk svarv utformad för precis bearbetning av metalldelar i medelstora och stora tillverkningsanläggningar. Den är utrustad med en Siemens Sinumerik 808D-styrning och erbjuder tillförlitlighet, hög noggrannhet och användarvänlighet, vilket uppfyller kraven för moderna industriella processer.

De viktigaste fördelarna med CNC-svarven CKT 400x1000

med motordrivet verktyg

CNC-svarven för metall CKT 400x1000 är en professionell lösning för industrin som kombinerar avancerad teknik med en robust konstruktion, avsedd för anläggningar som kräver precisionsbearbetning. Som industriell svarv möjliggör den komplexa bearbetningsoperationer, såsom svarvning av yttre, inre och sfäriska ytor, gängning, borrning, djupskärning och kontursvarvning, vilket garanterar högsta kvalitet på detaljerna. De viktigaste fördelarna är:

• Hög bearbetningsprecision: Maximal svarvdiameter över bädden 400 mm och över stödstativet 210 mm, med en minsta inställningsenhet på 0,001 mm på X- och Z-axlarna, garanterar enastående noggrannhet hos detaljerna.
• Flexibelt spindel: Varvtalsområdet 0–2 000 varv/min, spindeldurchlass 52 mm (tillval 72 mm) samt MK6-kon gör det möjligt att bearbeta ett brett spektrum av material, från stål till lättmetalllegeringar.
• Intuitiv styrning: Siemens Sinumerik 808D-system på polska med servodrivningar från Siemens erbjuder ett särskilt läge för användare av konventionella maskiner, vilket minimerar tröskeln för att börja arbeta med CNC.
• Stabil konstruktion: Nettovikten på 2 000 kg och förpackningsmått på 2 640 × 1 500 × 1 770 mm garanterar stabilitet vid bearbetning av detaljer med en längd på upp till 1 000 mm.
• Verktygseffektivitet: 4-positions verktygshållare (tillval: 6 eller 8 positioner) med verktyg på 20x20 mm (tillval 25x25 mm) samt ett huvud med motordrivet verktyg – påskyndar verktygsbytet och förkortar produktionscykeltiden.
• Snabb inställning: Möjliggör bekväm inställning av verktyg och nollpunkter samt justeringar utan att behöva skriva ett program, vilket är perfekt för enstaka tillverkning.
• Ökad säkerhet: Krypgång och hastighetsbegränsning möjliggör precis och säker manövrering av maskinen, vilket minimerar risken för fel.
• Komponenternas hållbarhet: Det automatiska smörjsystemet för växellådor och styrningar minskar slitaget och förlänger maskinens livslängd.
• Optimal kylning: Kylsystemet säkerställer termisk stabilitet och skyddar verktyg och detaljer under intensiv bearbetning.
• Mångsidiga användningsområden: Avsedd för precisionssvarvning inom maskin-, fordons- och verktygsindustrin, både vid serietillverkning och småserietillverkning.
• Ekonomisk drift: Huvudmotorn på 5,5 kW med matningsmotorer på 6 Nm kombinerar hög prestanda med låg energiförbrukning.
• Integration med bearbetningscykler: Samverkan med bearbetningscykler, såsom tvärsvarvning, konisk svarvning, gängning eller borrning, kräver endast att grundläggande parametrar matas in, utan kunskap om G-koder.
• Anpassningsmöjligheter: Ett omfattande utbud av tillval, såsom Fanuc Oi-TF-styrning, hydraulisk spännare, stångmatare eller CAD/CAM-programvara, gör det möjligt att anpassa maskinen till specifika behov.
• Europeiska säkerhetsstandarder: CE-försäkran om överensstämmelse bekräftar att maskinen uppfyller strikta säkerhetsnormer för arbetsmiljön.

Konstruktion och teknik för CNC-svarven CKT 400x1000

med driven verktygshållare

Den industriella CNC-svarven CKT 400x1000 har konstruerats med fokus på tillförlitlighet och precision under krävande produktionsförhållanden. Viktiga konstruktionselement inkluderar:

• Robust maskinbädd: Den styva konstruktionen med en nettovikt på 2 000 kg minimerar vibrationer och säkerställer stabilitet under bearbetningen.
• Högpresterande spindel: En genomgång på 52 mm (72 mm som tillval), MK6-kon och en hastighet på 0–2000 varv/min möjliggör bearbetning av en mängd olika detaljer
• Verktygshållare: 6-positioners (8 som tillval) med verktyg (25x25 mm) säkerställer snabbt verktygsbyte och flexibel drift.
• Hydraulisk bakspindel: Med hylsa med MK5-kon och en maximal förflyttning på 120 mm, möjliggör den ett precist stöd för arbetsstyckena.
• Manuell svarvspännare: Säkerställer ett säkert fastspänning av arbetsstycken, med ett hydrauliskt tillval för ökad effektivitet.
• Siemens servodrivningar: Garanterar smidiga rörelser och hög positioneringsnoggrannhet (0,001 mm).
• Automatiskt smörjsystem: Central smörjning av växellådor och styrningar minskar komponenternas slitage.
• Kylsystem: Håller en optimal temperatur, vilket förbättrar bearbetningskvaliteten och verktygens livslängd.
• 24 V halogenbelysning: Ger utmärkt sikt över arbetsområdet, vilket ökar säkerheten och precisionen.

Precision och arbetsprestanda

Den numeriska svarven CKT 400x1000 erbjuder enastående precision tack vare styrsystemet Siemens Sinumerik 808D och Siemens servodrivningar med ett vridmoment på 6 Nm på X- och Z-axlarna. Avancerade fasta cykler, såsom tvärsvarvning, konisk svarvning, gängning, fördjupningsskärning och kontursvarvning, förenklar programmeringen och förkortar bearbetningstiden. Positioneringsnoggrannhet på 0,001 mm på X- och Z-axlarna, rörelsehastigheten på X-axeln (8 m/min) och Z-axeln (10 m/min) samt integrationen med bearbetningscyklerna garanterar hög kvalitet på detaljer med en diameter på upp till 400 mm och en längd på 1 000 mm.

Användningsområden för CNC-svarven för metall CKT 400x1000

CNC-svarvar för metall, såsom CKT 400x1000, används inom olika industrisektorer, bland annat:

• Maskinindustrin: Tillverkning av axlar, hylsor, flänsar och precisionskomponenter.
• Fordonsindustrin: Bearbetning av komponenter till motorer, växellådor och hjulupphängningar.
• Verktygsindustrin: Tillverkning av gängor, spår och detaljer med komplex geometri.
• Serietillverkning och småserietillverkning: Perfekt för medelstora serier och snabb tillverkning av enstaka detaljer i FoU-anläggningar.

Maskinen är ett utmärkt val för företag som söker en mångsidig och pålitlig CNC-svarv.

Standardutrustning

• SIEMENS SINUMERIK 808 Advanced-styrsystem på polska

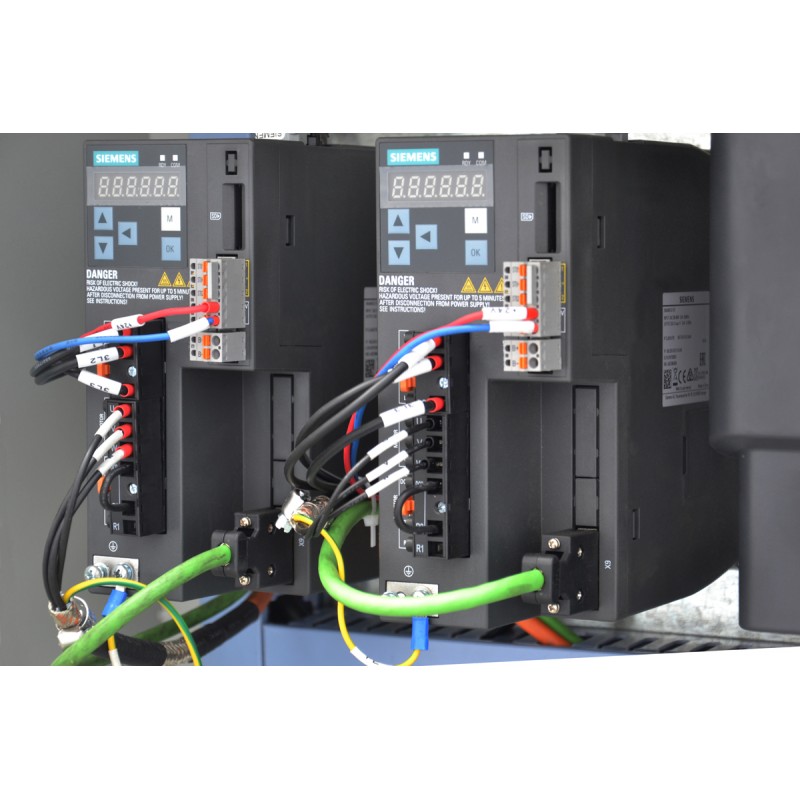

• Siemens servodrivsystem
• Manuell svarvchuck
• Verktygshållare med 4 positioner + motordrivet verktyg
• Sats med mjuka spännhakar
• Hydraulisk bakstyckesdel med MK5-hylsa
• Kylsystem
• System för automatisk smörjning av växellåda och styrskenor
• 24 V halogenbelysning
• Bruksanvisning på polska
• CE-försäkran om överensstämmelse

Tillval

• Hydraulisk svarvhållare
• Verktygshållare med 6 och 8 positioner
• Rörligt stöd
• Fast stöd
• Extra mjuka backar
• Hårda backar
• Verktygshållare
• CAD/CAM-programvara

Tekniska parametrar

CNC-styrning – Siemens Sinumerik 808D, SINUMERIK 828D och Fanuc Oi-TF

CNC-svarvarna CORMAK 400x1000 LT1 är utrustade med professionella styrsystem från välrenommerade tillverkare som Siemens, Fanuc och GSK. Dessa säkerställer precision, tillförlitlighet och flexibilitet vid anpassning till olika produktionskrav, från enkla operationer till komplexa bearbetningsprocesser.

Siemens Sinumerik 808D – kompakt CNC-styrning för grundläggande tillämpningar

Siemens Sinumerik 808D är ett kostnadseffektivt CNC-styrsystem avsett för svarvar och fräsmaskiner i instegsklassen, perfekt för små och medelstora verkstäder. Dess viktigaste egenskaper är:

• Intuitiv användning: Det grafiska gränssnittet och Teach-In-funktionen underlättar programmeringen och minimerar operatörernas inlärningstid.
• Hög tillförlitlighet: Robust konstruktion som tål damm och fukt, vilket garanterar stabilitet under tuffa verkstadsförhållanden.
• Kompatibilitet: Avsedd för maskiner med standardkrav, med enkel integration av SIEMENS servodrivningar.
• Kostnadsoptimering: Låg energiförbrukning och minimala underhållskrav, perfekt för nybörjare inom CNC.

CNC-styrningar – Siemens och Fanuc

CNC-svarven CORMAK 400x1000 LT1 erbjuder avancerade CNC-styrsystem, såsom SIEMENS SINUMERIK 808 Advanced, Siemens Sinumerik 828D samt Fanuc Oi-TF, som garanterar precision, tillförlitlighet och användarvänlighet:

SIEMENS SINUMERIK 808 Advanced

• Intuitivt gränssnitt: Enkelt att använda, perfekt för mindre verkstäder och nybörjare.
• Tillförlitlighet: Robust konstruktion som tål tuffa industriella förhållanden.
• Kostnadseffektivitet: Avsedd för grundläggande svarv- och fräsapplikationer.

Siemens Sinumerik 828D

• Hög beräkningskapacitet: Möjliggör dynamisk bearbetning och hantering av komplexa cykler.
• Integration med CAD/CAM: Underlättar samarbetet med konstruktionsprogramvaran.
• Avancerade funktioner: Optimering av verktygsbanor och möjlighet att utöka med ytterligare moduler.

Fanuc Oi-TF

• Stabilitet: Pålitlighet vid serietillverkning och långvarig drift.
• Avancerade svarvcykler: Perfekt för precisa bearbetningsoperationer, såsom gängsvarvning och spårfräsning.
• Intuitiv användning: Ett överskådligt gränssnitt påskyndar programmeringen.

Ladda ner bruksanvisningen för Siemens Sinumerik 828/840

Ladda ner bruksanvisningen för SIEMENS SINUMERIK 808 Advanced

Lita på CORMAK:s erfarenhet

Med över 20 års erfarenhet av att leverera industrimaskiner erbjuder CORMAK pålitliga CNC-svarvar för metallbearbetning samt omfattande teknisk support. Våra maskiner uppfyller europeiska säkerhetsstandarder, och vår professionella service under och efter garantitiden säkerställer kontinuerlig produktion.

• 16 års erfarenhet av service av Siemens CNC-styrsystem.
• På en lageryta på över 15 000 m² finns cirka 12 000 maskiner och anläggningar.
• Vi erbjuder professionell service både under och efter garantitiden.
• När du väljer CORMAK kan du vara säker på att du köper från ett polskt företag med europeiska säkerhetscertifikat.
