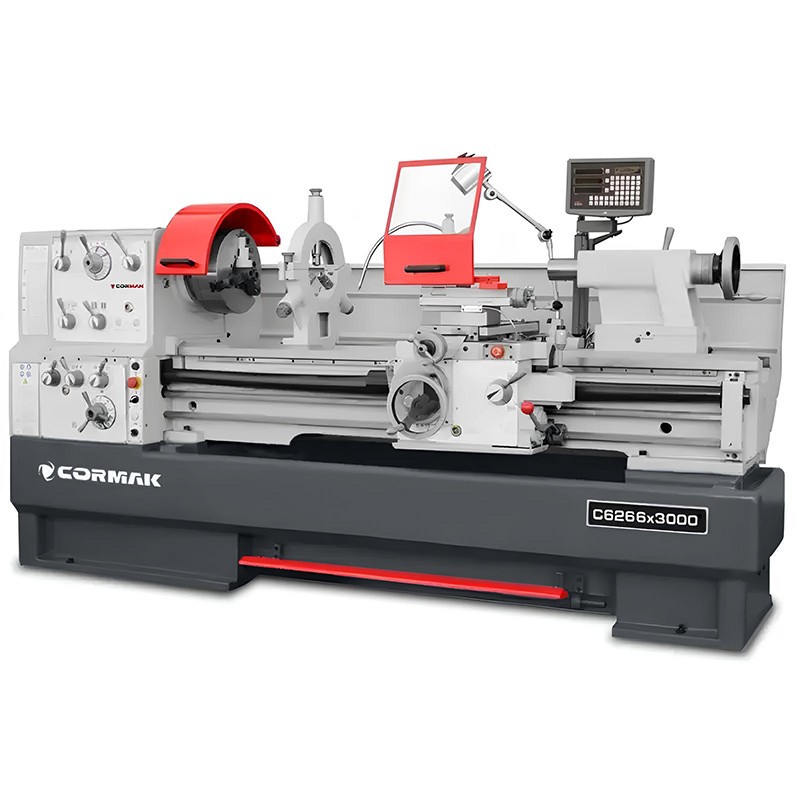

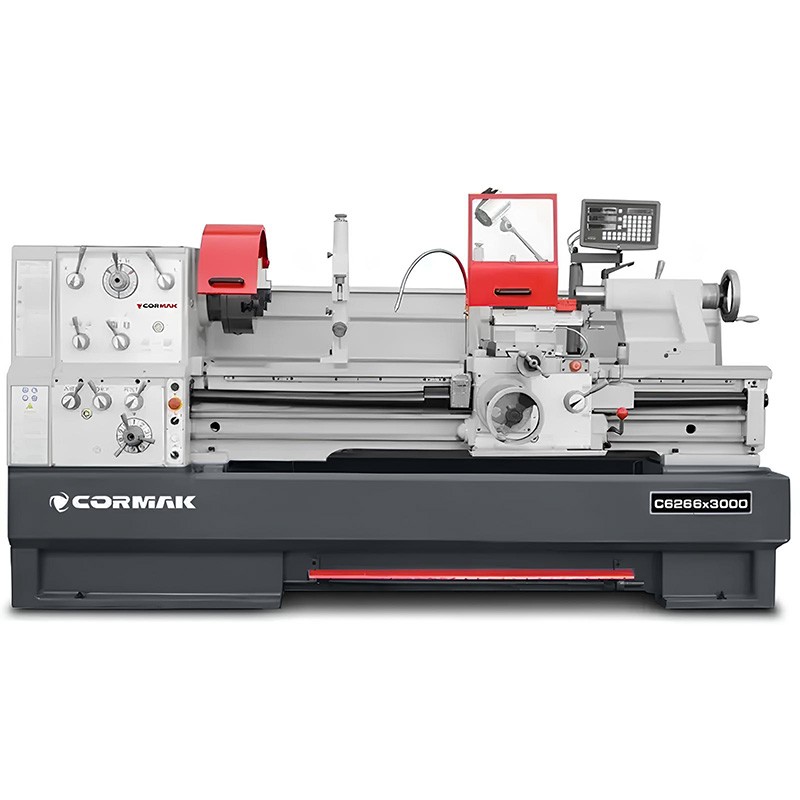

Industriell metallsvarv CORMAK 660 x 3000– robust bädd i gjutjärn, utrustad med en 12-växlad växellåda och en kraftfull induktionsmotor på 7,5 kW/400 V – maximalt vridmoment, stor spindeldiameter på 105 mm. Rekommenderas för svarvning av hårdstål och mekanisk svarvning. Kan användas för många uppgifter, såsom svarvning av inre och yttre ytor, konisk svarvning, metrisk och tumgängning, borrning och dragning. Används i industrianläggningar för serie- och mellanserieproduktion.
Den universella svarven CORMAK 660x3000 är en pålitlig och precis lösning för metallbearbetning i industrianläggningar och verktygsverkstäder. Maskinen är konstruerad för intensiv drift och erbjuder ett brett spektrum av svarvningsoperationer – från enkel svarvning av cylindriska ytor, via bearbetning av koner, till inre och yttre gängning. Dess främsta fördel är den solida gjutjärnskonstruktionen på bädden samt den utmärkta stabiliteten även vid bearbetning av stora detaljer.

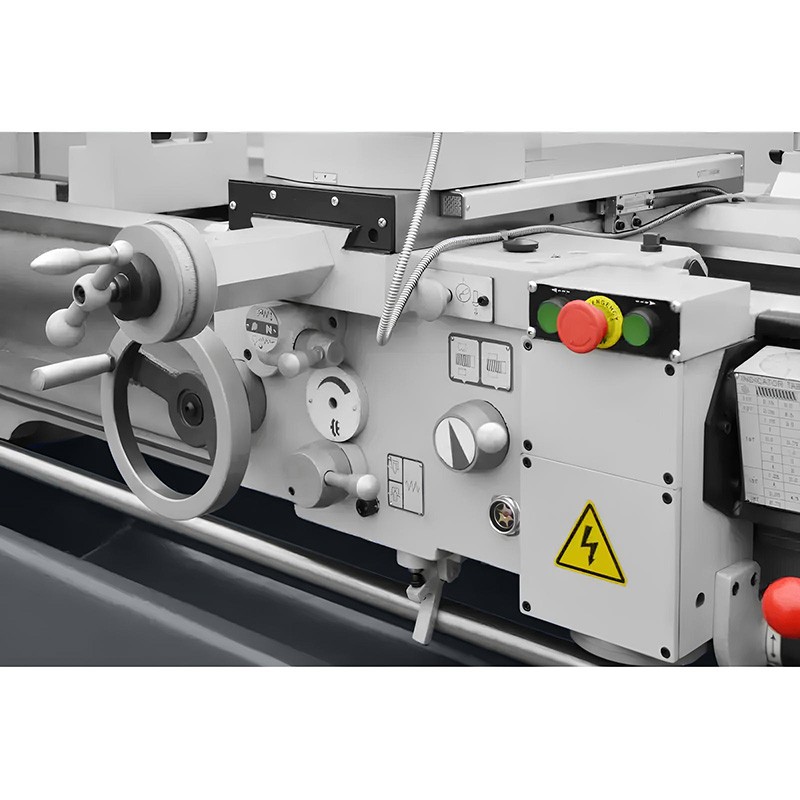

Den konventionella svarven CORMAK 660x3000 är konstruerad med utgångspunkt i en styv, vridstyv ram tillverkad av högkvalitativt gjutjärn. Härdade kugghjul i spindelns växellåda samt moderna lagerlösningar säkerställer en jämn och tyst drift. Kylsystemet och belysningen vid arbetsstationen ökar användarkomforten. Den ergonomiska kontrollpanelen gör det enkelt att justera spindelhastigheten och matningen. Tack vare den utbytbara bryggan är det möjligt att bearbeta stora detaljer, t.ex. skivor eller svänghjul.
Konstruktionens höga styvhet och användningen av precisa mekaniska komponenter möjliggör bearbetning med minimala toleranser. Spindeldiameter 105 mm och ett maximalt avstånd mellan spindelhållarna på 3000 mm gör att svarven lämpar sig väl för tillverkning av stora, långa komponenter. Tack vare möjligheten att gänga både höger- och vänstergängor utan att byta växelläge förkortas tiden för att förbereda maskinen inför nästa bearbetningssteg.
Modellen CORMAK 660x3000 används i smidesverkstäder, verktygsverkstäder, reparationsverkstäder och underhållsavdelningar. Den är avsedd för precisionsbearbetning av axlar, hylsor, skivor och andra komponenter med stora dimensioner. Den lämpar sig både för enstaka tillverkning och små serier.
| Svarvdiameter över bädden | Ф660 mm |
| Svarvdiameter över suporten | Ф455 mm |
| Svarvdiameter efter borttagning av bro: diameter x bredd | 885 x 170 mm |
| Klohöjd | 330 mm |
| Avstånd mellan klorna | 3000 mm |
| Bäddbredd | 400 mm |
| Max. tvärsnitt på skärverktyget | 25 x 25 mm |
| Total förskjutning av tvärsliderna | 355 (0,05) mm |
| Total förflyttning av de övre slädarna | 140 (0,02) mm |
| Spindelhuvud | |
| Spindeldiameter | Ф105 mm |
| Spindelspets | D1-8 |
| Antal spindelhastigheter | (12) 25–1500 varv/min. |
| Spindelhastighetsområde | 25, 35, 55, 75, 115, 170, 325, 475, 660, 1000, 1500 varv/min. |
| Gänga och matning | |
| Dragskruvens diameter och gänga | Ф40 x 6 mm |
| Gängsteg i tum | 2–112 T.P.I. (60 st.) |
| Gängsteg för metriska gängor | 0,2–14 mm (47 st.) |
| DP-gänga | 4–112 D.P. (50 st.) |
| Modulgängor | 0,1–7 M.P. (39 st.) |
| Längsmatning | 0,059–1,646 mm/varv (35 st.) |
| Tvärmatning | 0,020–0,573 mm (35 st.) |

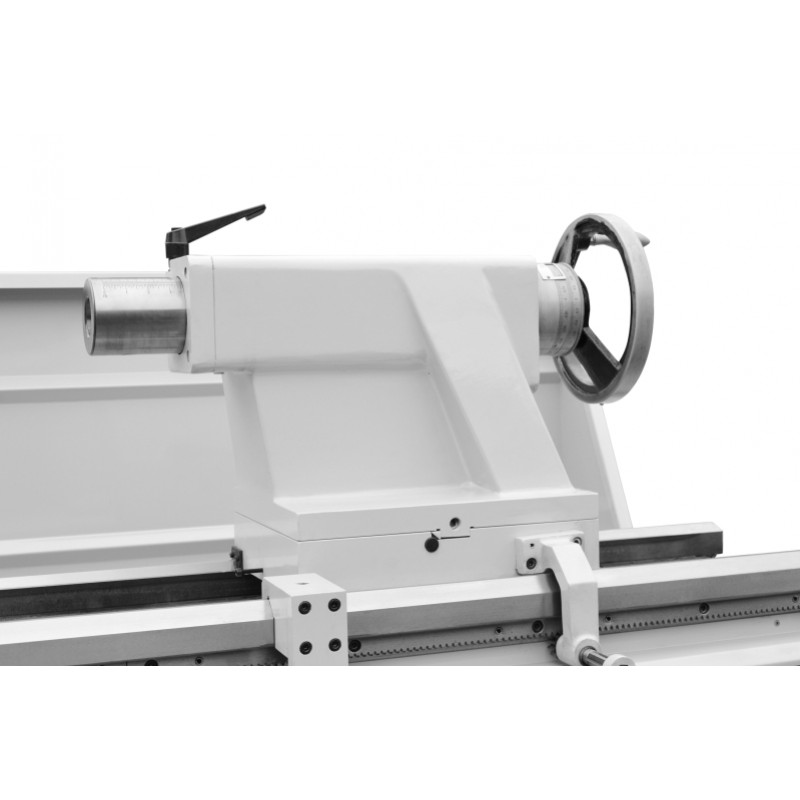

| Svarvspindel | |
| Spindelspindelns totala förskjutning | 180 mm |
| Spindelspindelns diameter | Ф 75 mm |
| Spindelns konisk form | MK-5 |
| Motor | |
| Spindeldrivmotor S1/S6 | 7,5/9 kW |
| Kylvätskepumpmotor S1/S6 | 0,1/0,12 kW |
| Vikt och mått | |
| Mått L/B/H | 4340 x 1150 x 1550 mm |
| Vikt ca. | 3670 kg ±2 % |
Satsa på precision och tillförlitlighet – välj metallvarvmaskinen CORMAK 660x3000 och utöka möjligheterna i din verkstad.
