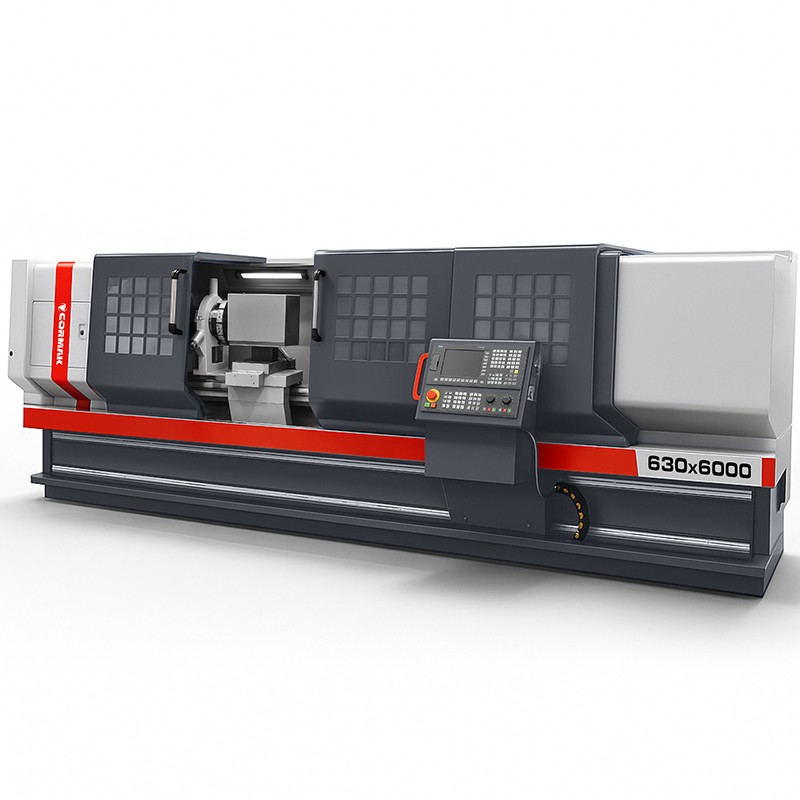

CNC-svarv 630x6000 – Precision och effektivitet inom metallbearbetning | CORMAK

CNC-svarv 630x6000 – Avancerad teknik för industrin

CNC-svarv 630x6000 är en professionell numerisk maskin utformad för precisionsbearbetning av metall i krävande industriella tillämpningar. Tack vare sin robusta konstruktion och avancerade styrsystem garanterar den tillförlitlighet och hög prestanda vid både serie- och enhetsproduktion.

De viktigaste fördelarna med CNC-svarven 630x6000

Den numeriska svarven 630x6000 erbjuder heltäckande lösningar för industrin genom att kombinera avancerad teknik med praktiska fördelar. Dess konstruktion och tekniska parametrar garanterar enastående precision, effektivitet och mångsidighet, vilket uppfyller förväntningarna hos även de mest krävande tillverkningsanläggningarna. Här är maskinens viktigaste fördelar:

• Hög bearbetningsprecision: En svarvdiameter på 630 mm över bädden och 450 mm över supporten möjliggör noggrann bearbetning av detaljer i olika storlekar och former.
• Stort klövavstånd: Avståndet på 6 000 mm möjliggör bearbetning av mycket långa komponenter, vilket är idealiskt för tungindustrin, varvsindustrin och järnvägsindustrin.
• Produktionskapacitet: Spindelhastigheter inom intervallet 30–800 varv/min samt snabbare matning på X/Z-axlarna (6/8 m/min) förkortar bearbetningscyklerna och ökar effektiviteten.
• Hållbarhet och tillförlitlighet: En bäddbredd på 600 mm och ett system för automatisk smörjning av kuggväxlar och styrskenor säkerställer stabilitet och minimerar driftskostnaderna.
• Avancerad automatisering: Ett revolverhuvud med 4 positioner (6 eller 8 som tillval) möjliggör snabba verktygsbyten, vilket ökar produktiviteten vid komplexa bearbetningsuppgifter.
• Intuitiv användning: Styrsystemet Siemens Sinumerik 808D på polska samt de valfria systemen Sinumerik 828D och Fanuc Oi-TF säkerställer enkel programmering och konfiguration.
• Säkerhet och ergonomi: 24 V halogenbelysning och kylsystem garanterar arbetskomfort och operatörens säkerhet.
• Mångsidiga användningsområden: Möjlighet att utföra komplexa bearbetningscykler, såsom gängsning, spårfräsning eller borrning, tack vare avancerade CNC-styrsystem.
• Ekonomisk drift: Ett intelligent smörjsystem och en robust konstruktion minskar behovet av frekvent underhåll, vilket sänker underhållskostnaderna.
• Flexibel konfiguration: Tillval som hydraulisk spännare eller spåntransportör gör det möjligt att anpassa maskinen till specifika produktionsbehov.

Konstruktion och teknik

CNC-svarven för metall 630x6000 är konstruerad för hållbarhet, precision och prestanda under krävande industriella förhållanden. Viktiga konstruktionsdetaljer inkluderar:

• Robust maskinbädd: Bredden på 600 mm garanterar stabilitet vid bearbetning av tunga arbetsstycken med en vikt på upp till 9 100 kg.
• Spindel med stort genomgångsutrymme: Genomgångsutrymmet på 130 mm med A2-11-spindelspets möjliggör bearbetning av långa och massiva detaljer.
• Kraftfull spindeldrivning: En motor på 15 kW garanterar hög prestanda vid bearbetning av olika material, inklusive stål och metalllegeringar.
• Automatiskt smörjsystem: Minimerar slitaget på växellåda och styrningar, vilket förlänger maskinens livslängd.
• Revolverhuvud: Standardutförandet med 4 positioner (6 eller 8 som tillval) möjliggör snabba verktygsbyten, vilket ökar processautomatiseringen.
• Manuell 3-backchuck: Garanterar säker fastspänning av arbetsstycken i olika former och storlekar.
• Kylsystem: Säkerställer optimala driftsförhållanden för verktyg och arbetsstycken, vilket förbättrar bearbetningskvaliteten och förlänger verktygens livslängd.
• Manuell spindel: Utrustad med en spindel med en diameter på 75 mm och en MK5-kon, vilket ger ett stabilt stöd för långa arbetsstycken.

Precision och arbetsprestanda

Industrisvarven 630x6000 erbjuder enastående precision tack vare de avancerade styrsystemen Siemens Sinumerik och Fanuc Oi-TF. Dessa möjliggör enkel programmering av komplexa bearbetningscykler, såsom gängsvarvning, spårfräsning och borrning. Den maximala förflyttningen längs X-axeln (330 mm) och den accelererade matningen längs X- och Z-axlarna (6/8 m/min) garanterar hög noggrannhet och repeterbarhet vid bearbetningen. Den dynamiska spindeldrivningen och den robusta konstruktionen optimerar produktionstiden, vilket är avgörande i både serietillverkning och enstaka industriella processer.

Användningsområden

CNC-svarv för metall 630x6000 är den perfekta lösningen för ett brett spektrum av industriella tillämpningar, bland annat:

• Fordonsindustrin: Tillverkning av precisionskomponenter, såsom axlar, hylsor och kugghjul.
• Maskinindustrin: Bearbetning av stora maskindelar med hög precision.
• Serietillverkning och enhetstillverkning: Flexibilitet vid tillverkning av både stora serier och enstaka detaljer.
• Energiindustrin: Svarvning av komponenter med höga tekniska krav, såsom turbindelar eller axlar.
• Varvs- och järnvägsindustrin: Bearbetning av mycket långa metallkomponenter med en längd på upp till 6 000 mm.

Maskinen är ett utmärkt val för tillverkningsanläggningar som söker en pålitlig och mångsidig lösning för metallbearbetning.

Tekniska data för CNC-svarv 630x6000

Standardutrustning

• Siemens Sinumerik 808-styrsystem på polska
• Servodrivsystem från Siemens
• Manuell 3-backig svarvspännare
• 4-läges revolverhuvud
• Sats med mjuka backar
• Manuell bakstycke
• Fast stöd
• Kylsystem
• System för automatisk smörjning av växellåda och styrskenor
• 24 V halogenbelysning
• Teknisk driftsdokumentation (DTR) på polska

Tillval

• Styrsystem Sinumerik 828, Fanuc, GSK
• Rörligt stöd
• Hydraulisk spännhållare
• Hydraulisk bakstycke
• Fast stöd
• Verktygssensor
• Spåntransportör
• Extra mjuka klämmor
• Hårda klämmor
• Hylsgrepp
• Grepp för bearbetade delar
• Stångmatare
• Verktygshållare
• CAD/CAM-programvara

CNC-styrningar – Siemens Sinumerik 808D, 828D och Fanuc Oi-TF

CNC-svarvar för metall i serien 630x6000 är utrustade med de välrenommerade styrsystemen Siemens Sinumerik och Fanuc Oi-TF, som garanterar precision, tillförlitlighet och användarvänlighet. Genom att välja rätt styrsystem kan maskinen anpassas till specifika produktionsbehov.

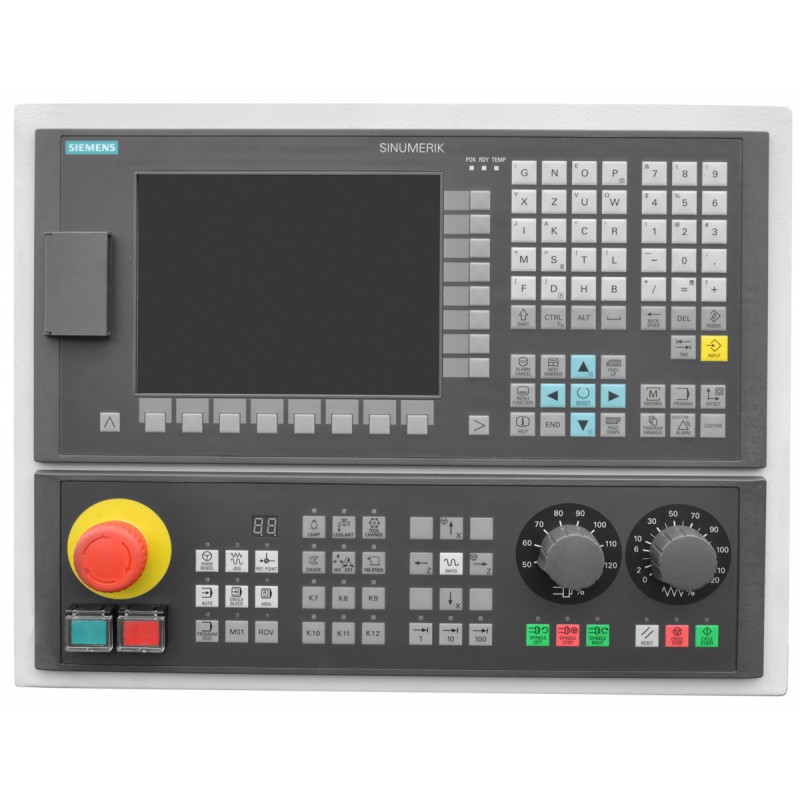

Siemens Sinumerik 808D

Siemens Sinumerik 808D är en kostnadseffektiv CNC-styrning för nybörjare som erbjuder ett intuitivt gränssnitt, hög tillförlitlighet och kompatibilitet med basmaskiner.

Siemens Sinumerik 828D

Siemens Sinumerik 828D är ett avancerat system för krävande processer, med hög beräkningskapacitet, avancerade bearbetningscykler och möjlighet till integration med CAD/CAM-system.

Fanuc Oi-TF

Fanuc Oi-TF erbjuder enastående stabilitet och precision vid svarvning, med ett intuitivt gränssnitt och avancerade svarvningsfunktioner, perfekta för serietillverkning.

Lita på CORMAK:s erfarenhet

Med över 20 års erfarenhet av att leverera industrimaskiner erbjuder CORMAK pålitliga lösningar och professionell service. Våra CNC-svarvar uppfyller europeiska säkerhetsstandarder och stöds av ett kvalificerat team av ingenjörer.

• 16 års erfarenhet av service på Siemens CNC-styrsystem.
• 15 000 m² lagerutrymme med cirka 12 000 maskiner i sortimentet.
• Professionell rådgivning vid val av maskiner och lösningar.

Ladda ner bruksanvisningar

Detaljerad information om drift och konfiguration av Siemens Sinumerik-styrsystem finns nedan:

SIEMENS SINUMERIK 828/840

Ladda ner bruksanvisningar

SIEMENS SINUMERIK 808

Ladda ner bruksanvisningarna

Beställ en CNC-svarv 630x6000 redan idag!

Kontakta oss för att få en detaljerad offert och professionell rådgivning vid valet av CNC-svarv för metall. Investera i precision och effektivitet med CORMAK!

Kontakta oss
