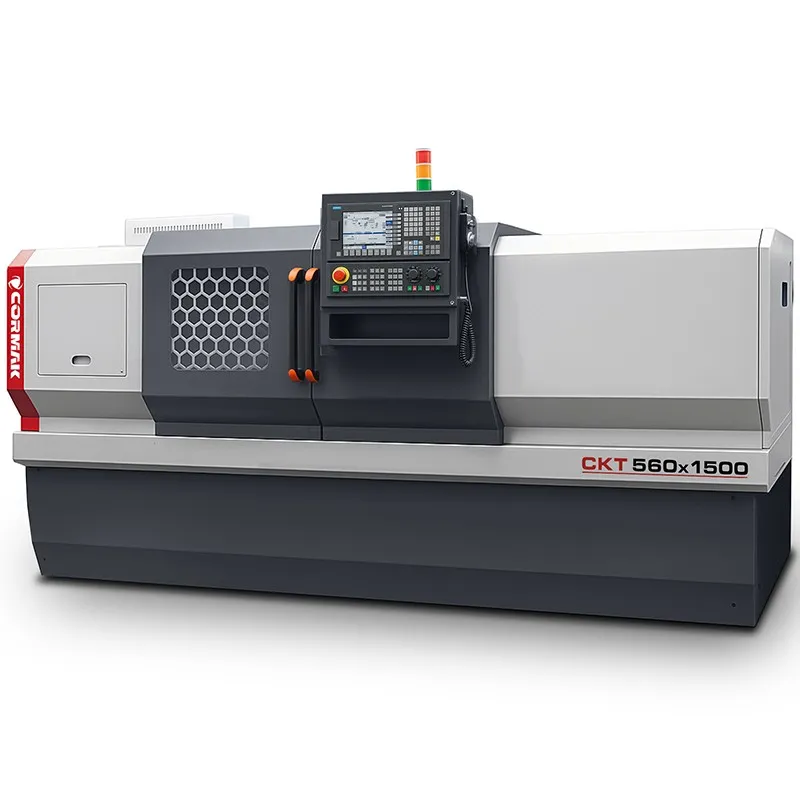

CNC-svarv CKT 560x1500 – precision och effektivitet vid metallbearbetning

CNC-svarv CKT 560x1500 är en avancerad numerisk svarv utformad för precisionsbearbetning av metalldelar i krävande industriella miljöer. Den är utrustad med en Siemens Sinumerik 808D-styrning och har en robust konstruktion som garanterar hög noggrannhet, tillförlitlighet och effektivitet, vilket gör den idealisk för medelstora och stora tillverkningsanläggningar.

De viktigaste fördelarna med CNC-svarven CKT 560x1500

CNC-svarven för metall CKT 560x1500 är en professionell lösning för industrin som kombinerar avancerad teknik med en robust konstruktion, avsedd för anläggningar som kräver bearbetning av högsta kvalitet. Som industriell svarv möjliggör den komplexa bearbetningsoperationer, såsom svarvning av yttre, inre och sfäriska ytor, gängning, borrning, djupskärning och kontursvarvning, vilket garanterar enastående kvalitet på detaljerna. De viktigaste fördelarna är:

• Enastående bearbetningsprecision: Maximal svarvdiameter över bädden på 560 mm och över stödstativet på 340 mm, med en bäddbredd på 430 mm, garanterar en utmärkt ytfinish på detaljerna.
• Flexibel spindel: Varvtalsområde 100–800 varv/min och spindeldurchlass 75 mm (tillval 90 mm) med spindelspets A2-11 möjliggör bearbetning av ett brett spektrum av material, från stål till lättmetaller.
• Intuitiv styrning: Siemens Sinumerik 808D-system på polska med Siemens servodrivningar erbjuder ett särskilt läge för användare av konventionella maskiner, vilket minimerar tröskeln för att börja arbeta med CNC.
• Styv konstruktion: Nettovikt på 3 600 kg och mått på 3 770 × 1 500 × 1 900 mm garanterar stabilitet vid bearbetning av detaljer upp till 1 500 mm långa.
• Verktygseffektivitet: Ett verktygshuvud med 8 positioner (tillval 6) med verktyg på 25x25 mm påskyndar verktygsbytet och förkortar produktionscykeltiden.
• Snabb inställning: Möjliggör bekväm inställning av verktyg och nollpunkter samt justeringar utan att behöva skriva ett program, vilket är perfekt för enstaka tillverkning.
• Ökad säkerhet: Krypgång och hastighetsbegränsning möjliggör precis och säker manövrering av maskinen, vilket minimerar risken för fel.
• Komponenternas hållbarhet: Det automatiska smörjsystemet för växellådor och styrningar minskar slitaget och förlänger maskinens livslängd.
• Optimal kylning: Kylsystemet säkerställer termisk stabilitet och skyddar verktyg och detaljer under intensiv bearbetning.
• Mångsidiga användningsområden: Avsedd för precisionssvarvning inom maskin-, fordons- och verktygsindustrin, både vid serietillverkning och småserietillverkning.
• Ekonomisk drift: Huvudmotorn på 11 kW kombinerar hög prestanda med låg energiförbrukning.
• Integration med bearbetningscykler: Samverkan med bearbetningscykler, såsom tvärsvarvning, konisk svarvning, gängning eller borrning, kräver endast att grundläggande parametrar matas in, utan kunskap om G-koder.
• Avancerad automatisering: Tillval som hydraulisk spännhållare, hydraulisk motspets, stångmatare eller spåntransportör ökar effektiviteten i tillverkningsprocesserna.
• Möjlighet till anpassning: Ett omfattande utbud av tillval, såsom Fanuc Oi-TF-styrning, Sinumerik 828D, verktygssensor eller CAD/CAM-programvara, gör det möjligt att anpassa maskinen efter specifika behov.
• Europeiska säkerhetsstandarder: EG-försäkran om överensstämmelse bekräftar att maskinen uppfyller strikta arbetssäkerhetsnormer.

Konstruktion och teknik för CNC-svarven CKT 560x1500

CNC-svarven CORMAK 560x1500 har konstruerats med fokus på tillförlitlighet och precision under krävande produktionsförhållanden. Viktiga konstruktionselement omfattar:

• Robust maskinbädd: Den styva konstruktionen med en nettovikt på 3 600 kg och en bäddbredd på 430 mm minimerar vibrationer och säkerställer stabilitet under bearbetningen.
• Högpresterande spindel: En genomgång på 75 mm (90 mm som tillval) och en hastighet på 100–800 varv/min med spindelspets A2-11 möjliggör bearbetning av en mängd olika detaljer.
• Revolverhuvud: 8-positioners (6 som tillval) med verktyg på 25x25 mm säkerställer snabbt verktygsbyte och flexibilitet i driften.
• Manuell bakspindel: MT 5-spindelspets med en maximal förflyttning på 150 mm möjliggör ett precist stöd för arbetsstyckena.
• Manuellt 3-backigt svarvchuck: Säkerställer ett säkert fastspänning av arbetsstycken, med möjlighet till hydraulisk chuck för ökad automatisering.
• Servodrivningar från Siemens: Garanterar smidiga rörelser och hög positioneringsnoggrannhet.
• Automatiskt smörjsystem: Central smörjning av växellådor och styrningar minskar slitaget på komponenterna.
• Kylsystem: Håller en optimal temperatur, vilket förbättrar bearbetningskvaliteten och verktygens livslängd.
• 24 V halogenbelysning: Ger utmärkt sikt över arbetsområdet, vilket ökar säkerheten och precisionen.

Precision och arbetsprestanda

Den numeriska svarven CKT 560x1500 erbjuder enastående precision tack vare styrsystemet Siemens Sinumerik 808D och servodrivsystem från Siemens. Avancerade fasta cykler, såsom tvärsvarvning, konisk svarvning, gängning, fördjupningsskärning och kontursvarvning, förenklar programmeringen och förkortar bearbetningstiden. Möjligheten att bearbeta detaljer med en diameter på upp till 560 mm och en längd på 1500 mm, i kombination med en bäddbredd på 430 mm, garanterar hög kvalitet och effektivitet.

Användningsområden för CNC-svarven CKT 560x1500

CNC-svarvar för metall, såsom CKT 560x1500, används inom olika industrisektorer, bland annat:

• Maskinindustrin: Tillverkning av axlar, hylsor, flänsar och precisionskomponenter.
• Fordonsindustrin: Bearbetning av komponenter till motorer, växellådor och fjädring.
• Verktygsindustrin: Tillverkning av gängor, spår och detaljer med komplex geometri.
• Serietillverkning och småserietillverkning: Perfekt för medelstora serier samt snabb tillverkning av enstaka detaljer i FoU-anläggningar.

Maskinen är ett utmärkt val för företag som söker en mångsidig och pålitlig CNC-svarv.

Standardutrustning

• Siemens Sinumerik 808D-styrning på polska
• Siemens servodrivningar
• Manuell 3-backig svarvspännare
• 8-positions revolverhuvud
• Sats med mjuka backar
• Manuell bakstycke
• Kylsystem
• System för automatisk smörjning av växellåda och styrskenor
• 24 V halogenbelysning
• Bruksanvisning på polska
• EG-deklaration

Tillval

• Siemens Sinumerik 828D-styrning
• Fanuc Oi-TF-styrsystem
• GSK-styrsystem
• Rörligt stöd
• Hydraulisk spännare
• Hydraulisk bakstycke
• Fast stöd
• Verktygssond
• Spåntransportör
• Extra mjuka klämmor
• Hårda klämmor
• Hylsfästen
• Grepp för bearbetade delar
• Stångmatare
• Verktygshållare
• CAD/CAM-programvara

Tekniska parametrar

CNC-styrning – Siemens Sinumerik 808D, SINUMERIK 828D och Fanuc Oi-TF

CNC-svarvarna CORMAK 560x1500 är utrustade med professionella styrsystem från välrenommerade tillverkare som Siemens, Fanuc och GSK. Dessa säkerställer precision, tillförlitlighet och flexibilitet för att anpassas till olika produktionskrav, från enkla operationer till komplexa bearbetningsprocesser.

Siemens Sinumerik 808D – kompakt CNC-styrning för grundläggande tillämpningar

Siemens Sinumerik 808D är en kostnadseffektiv CNC-styrning avsedd för svarvar och fräsmaskiner i instegsklassen, perfekt för små och medelstora verkstäder. Dess viktigaste egenskaper är:

• Intuitiv användning: Det grafiska gränssnittet och Teach-In-funktionen underlättar programmeringen och minimerar operatörernas inlärningstid.
• Hög tillförlitlighet: Robust konstruktion som tål damm och fukt, vilket garanterar stabilitet under tuffa verkstadsförhållanden.
• Kompatibilitet: Avsedd för maskiner med standardkrav, med enkel integration av SIEMENS servodrivsystem.
• Kostnadsoptimering: Låg energiförbrukning och minimala underhållskrav, perfekt för nybörjare inom CNC.

CNC-styrningar – Siemens och Fanuc

CNC-svarven CORMAK 560x1500 erbjuder avancerade CNC-styrsystem, såsom SIEMENS SINUMERIK 808 Advanced, Siemens Sinumerik 828D samt Fanuc Oi-TF, som garanterar precision, tillförlitlighet och användarvänlighet:

SIEMENS SINUMERIK 808 Advanced

• Intuitivt gränssnitt: Enkelt att använda, perfekt för mindre verkstäder och nybörjare.
• Tillförlitlighet: Robust konstruktion som tål tuffa industriella förhållanden.
• Kostnadseffektivitet: Avsedd för grundläggande svarv- och fräsapplikationer.

Siemens Sinumerik 828D

• Hög beräkningskapacitet: Möjliggör dynamisk bearbetning och hantering av komplexa cykler.
• Integration med CAD/CAM: Underlättar samarbetet med konstruktionsprogramvaran.
• Avancerade funktioner: Optimering av verktygsbanor och möjlighet att utöka med ytterligare moduler.

Fanuc Oi-TF

• Stabilitet: Pålitlighet vid serietillverkning och långvarig drift.
• Avancerade svarvcykler: Perfekt för precisa bearbetningsoperationer, såsom gängsvarvning och spårfräsning.
• Intuitiv användning: Ett överskådligt gränssnitt påskyndar programmeringen.

Ladda ner bruksanvisningen för Siemens Sinumerik 828/840

Ladda ner bruksanvisningen för SIEMENS SINUMERIK 808 Advanced

Lita på CORMAK:s erfarenhet

Med över 20 års erfarenhet av att leverera industrimaskiner erbjuder CORMAK pålitliga CNC-svarvar för metallbearbetning samt omfattande teknisk support. Våra maskiner uppfyller europeiska säkerhetsstandarder, och vår professionella service under och efter garantitiden säkerställer en kontinuerlig produktion.

• 16 års erfarenhet av service på Siemens CNC-styrningar.
• På en lageryta på över 15 000 m² finns cirka 12 000 maskiner och anläggningar.
• Vi erbjuder professionell service både under och efter garantitiden.
• När du väljer CORMAK kan du vara säker på att du köper från ett polskt företag med europeiska säkerhetscertifikat.
