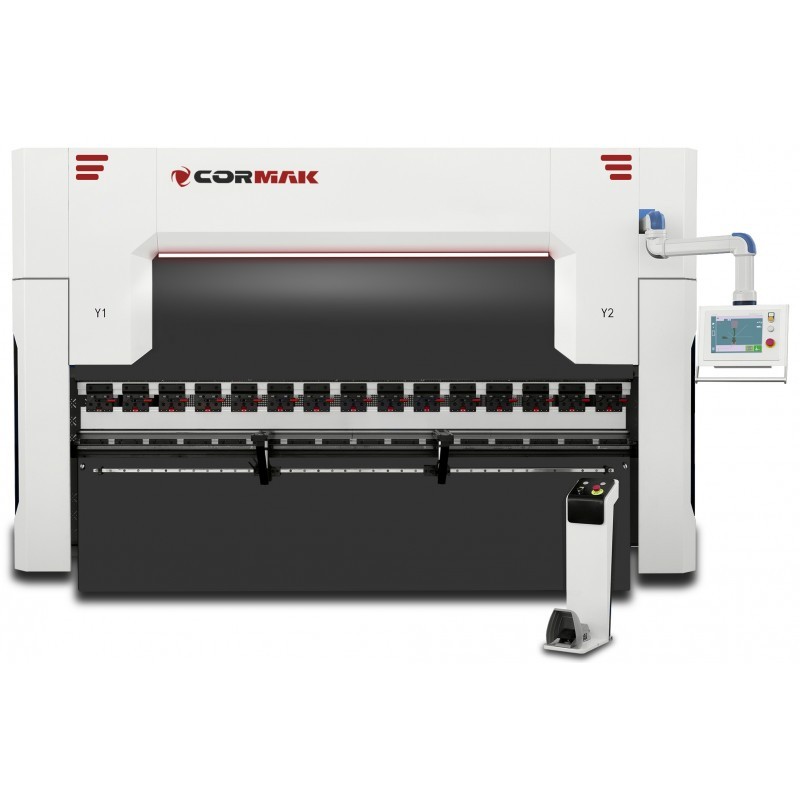

CNC-kantpress – vilka axlar behövs egentligen?

När man väljer en CNC-kantpress är det lätt att fokusera enbart på antalet styrda axlar. Tillverkarna erbjuder maskiner med 3, 4, 6 och 8 axlar, och i de mest avancerade konfigurationerna kan antalet styrda element vara ännu större. Fler axlar innebär dock inte alltid ett bättre val. Det viktigaste är att anpassa konfigurationen efter typen av detaljer, produktionsvolym, omställningsfrekvens och önskad automatiseringsnivå.

I många verkstäder räcker den grundläggande konfigurationen Y1 + Y2 + X för enkla arbeten. Vid mer komplexa detaljer kommer dock axlarna R och Z1/Z2 snabbt till nytta. I långa pressar är även automatisk genomböjningskompensation, ofta benämnd V-axel, av stor betydelse.

Vad betyder axlarna i en CNC-kantpress?

Varje axel ansvarar för en specifik rörelse hos maskinen, balken eller den bakre stötfångaren. CNC-styrenheten ställer in deras position enligt bockningsprogrammet, vilket gör att operatören inte behöver utföra manuella mätningar och justeringar varje gång.

De vanligaste axlarna är:

• Y1 och Y2 – styrning av den rörliga balkens vänstra och högra sida,
• X – inställning av avståndet mellan bakre anslaget och bockningslinjen,
• R – justering av höjden på de bakre stötfångarens tappar,
• Z1 och Z2 – sidoläge för stötfångarens klor längs maskinens längd,
• X1 och X2 – oberoende inställning av vänster och höger sida av stötfångaren,
• V – automatisk kompensation för bordets eller balkens nedböjning.

Det är just dessa element som i störst utsträckning påverkar arbetskomforten, bockningens repeterbarhet och utbudet av detaljer som kan tillverkas på pressen.

Axlarna Y1 och Y2 – grunden för precisionsbockning

I en hydraulisk CNC-kantpress ansvarar axlarna Y1 och Y2 för positioneringen av den rörliga balkens vänstra och högra sida. Styrenheten styr båda sidorna oberoende av varandra så att balken bibehåller rätt position i förhållande till bordet under hela arbetscykeln.

Detta har direkt inverkan på att uppnå en repeterbar bockningsvinkel över hela detaljens längd. Y1/Y2-styrningen möjliggör även korrigering av balkens läge samt precis inställning av den nedre bockningspunkten. I praktiken är dessa de grundläggande axlarna i en modern CNC-kantpress.

X-axeln – den viktigaste axeln för den bakre anslaget

Medan Y1 och Y2 styr balkens rörelse, avgör X-axeln bockningslinjens position på detaljen. Styrenheten förflyttar den bakre anslaget till det programmerade värdet, och operatören skjuter plåten mot anslagets fingrar och utför bockningen.

Tack vare detta behöver man inte mäta läget för nästa kant manuellt. X-axeln är särskilt viktig vid detaljer med flera bockningar, eftersom stötfångaren efter varje cykel automatiskt kan ställas in på nästa värde som är lagrat i programmet.

För de flesta standardtillämpningar är konfigurationen Y1 + Y2 + X det absoluta minimum som man bör utgå ifrån vid valet av CNC-press.

R-axeln – när är den verkligen användbar?

R-axeln styr den bakre stötarens vertikala läge. Den är viktig eftersom detaljen inte alltid förblir plan efter den första bockningen. Nästa kant kan ligga högre eller lägre i förhållande till maskinbordet. Om stötfångaren endast rör sig längs X-axeln kan operatören ha svårt att placera detaljen korrekt.

R-axeln gör det möjligt att automatiskt höja eller sänka stötfångarens klor. Den är särskilt användbar vid:

• profiler med många bockningar,
• höga flänsar,
• lådformade detaljer,
• kapslingar och skåp,
• komplicerade bockningssekvenser.

Om pressen huvudsakligen ska utföra enstaka, enkla bockningar är R-axeln inte alltid nödvändig. Vid en mer varierad produktion ökar den dock avsevärt maskinens möjligheter och minskar behovet av manuell inställning av detaljen.

Axlarna Z1 och Z2 – viktiga vid varierande produktion

Axlarna Z1 och Z2 styr förskjutningen av stötfångarens tappar åt vänster och höger längs maskinens längd. I enkla pressar ställer operatören in tappar manuellt. Detta är inget större problem om samma detalj tillverkas under många timmar.

Situationen förändras vid frekventa orderbyten. De automatiska axlarna Z1/Z2 gör det möjligt för styrsystemet att självständigt placera stötfångararmarna på rätt ställen. Operatören behöver inte varje gång flytta dem manuellt och kontrollera läget med ett måttband.

Detta är särskilt viktigt vid tillverkning av:

• korta serier,
• detaljer med olika bredder,
• höljen, lådor och skåp,
• komponenter som tillverkas enligt flera program,
• tillverkning som kräver frekventa omställningar.

Om snabba omställningar mellan uppdrag är viktiga kan axlarna Z1/Z2 avsevärt minska inställningstiden för maskinen.

Axlarna X1 och X2 – för mer krävande detaljer

Den standardmässiga X-axeln förflyttar hela anslaget parallellt med bockningslinjen. För de flesta detaljer är detta tillräckligt. I mer avancerade konfigurationer används dock axlarna X1 och X2, det vill säga oberoende inställning av anslagets vänstra och högra sida.

En sådan lösning kan behövas vid detaljer med oregelbunden form, vid inriktning mot sneda kanter eller vid bockningar där referenskanten inte är parallell med bockningslinjen. Detta är utrustning som främst är avsedd för mer krävande verkstäder. För typiska profiler, höljen och konstruktionsdelar räcker vanligtvis den standardmässiga X-axeln.

V-axeln – böjningskompensation

Vid långa detaljer och stora bockkrafter kan bordet och pressbalken utsättas för en viss elastisk deformation. Detta kan leda till att bockvinkeln i mitten av detaljen skiljer sig från vinkeln vid dess kanter.

Lösningen är böjningskompensation, ofta benämnd V-axel. Systemet ändrar bordets geometri eller matrisens infästningssystem på ett sådant sätt att den deformation som uppstår under bockningen kompenseras.

Automatisk kompensation är särskilt viktig vid:

• långa detaljer,
• tjockare plåt,
• krävande vinkeltoleranser,
• serietillverkning,
• bockning med stor arbetsbredd.

I en stor CNC-kantpress är automatisk genomböjningskompensation en lösning som man inte bör spara för mycket på.

Är det värt att köpa en kantpress med maximalt antal axlar?

Inte alltid. Om anläggningen huvudsakligen tillverkar enkla profiler och repeterbara detaljer kan en avancerad fleraxlig anslagsenhet endast utnyttjas i begränsad utsträckning. Ett större antal axlar innebär en mer avancerad konstruktion, ett högre maskinpris samt större krav på drift och service.

Å andra sidan kan en alltför enkel konfiguration begränsa produktionsmöjligheterna redan efter några månader. Det är därför värt att utvärdera inte bara de aktuella uppdragen, utan även företagets planerade utveckling, typen av nya detaljer och frekvensen av omställningar.

Vilken axelkonfiguration är bäst?

För enkla verkstadsarbeten kan man utgå från följande konfiguration:

Y1 + Y2 + X

Den ger grundläggande automatisering och precis positionering av den bakre stoppskenan.

För ett företag som tillverkar mer varierade komponenter är följande lösning bättre:

Y1 + Y2 + X + R

R-axeln utökar möjligheterna vid ytterligare bockningar och profiler med mer komplicerad geometri.

För flexibel produktion, frekventa orderbyten och mer krävande detaljer är det värt att överväga:

Y1 + Y2 + X + R + Z1 + Z2

En sådan 6-axlig CNC-kantpress ger mycket stor frihet vid automatisk inställning av anslaget. Vid långa maskiner är det dessutom värt att använda automatisk V-kompensation.

Antalet axlar är inte allt

Vid köp av en kantpress bör man inte bedöma maskinen enbart utifrån uppgifterna ”6 axlar” eller ”8 axlar”. Lika viktiga är positioneringsnoggrannhet, stötarens hastighet, styrskenornas konstruktion, ramens styvhet, hydraulsystemet samt CNC-styrenhetens kapacitet.

En bra styrning bör möjliggöra smidigt programskapande, lagring av bockningssekvenser samt automatisk beräkning av de enskilda axlarnas positioner. I mer avancerade system kan operatören ange detaljens mått, och styrningen hjälper till att välja bockningsordning och maskininställningar.

I praktiken kan en välkonfigurerad 6-axlig press vara mer användbar än en betydligt mer avancerad maskin vars funktioner inte behövs i den aktuella anläggningen.

Sammanfattning

De viktigaste axlarna på en CNC-kantpress är Y1, Y2 och X. De ger grundläggande kontroll över bommen och automatisk inställning av den bakre stopparen. Om mer komplexa detaljer tillverkas är det värt att utöka konfigurationen med R-axeln. Vid frekventa detaljbyten ger Z1 och Z2 en stor fördel, eftersom de automatiskt justerar stötfångarens fingrar.

I långa pressar är även V-böjningskompensationen viktig, eftersom den bidrar till att upprätthålla en jämn bockningsvinkel över hela detaljens längd. För många moderna verkstäder är en CNC-kantpress utrustad med axlarna Y1, Y2, X, R, Z1 och Z2 samt automatisk böjningskompensation en bra kompromiss mellan pris, automatisering och funktionalitet.
